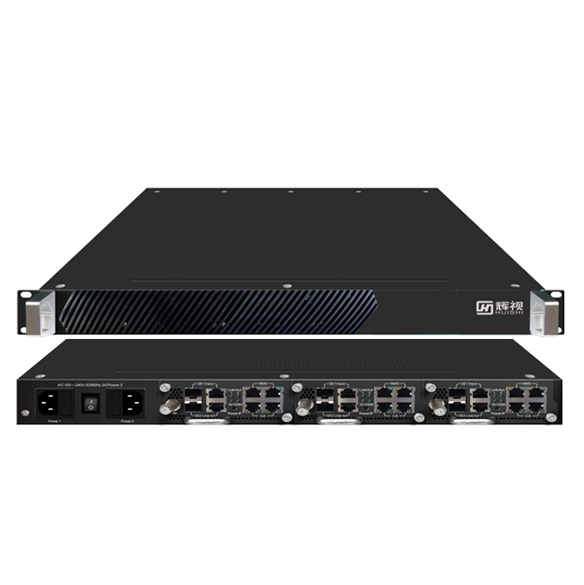

32合1 IP復用QAM調制器HS-6032-IQ

擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計，1U機箱可支持3個模塊。每個子模塊獨立工作，且集成了32路復用，32路加擾和32路QAM(DVB-C)調制

概述：

HS-6032-IQ 32合1 IP復用加擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計，1U機箱可支持3個模塊。每個子模塊獨立工作，且集成了32路復用，32路加擾和32路QAM(DVB-C)調制；可通過2個GE口輸入（每個GE口支持256個不同的IP地址和端口號輸入)；也可通過1個RF接口(RF接口輸出32個載波)輸出32個QAM載波可為非臨頻，總帶寬為768MHz，輸出頻率范圍為36~960MHz。該產品的高度集成化、強大的功能和低運營成本，非常適合新一代有線電視播出系統 。

主要特性：

雙電源供電(可選)

2GE輸入，RJ45 接口或SFP，每個GE口支持256個IP輸入，SPTS(單節目流)或MPTS(多節目流)

支持單播或組播，支持IGMP v2\v3 協議

每個GE口傳輸碼率高達840Mbps

支持MPEG-2/MPEG-4再復用，SPTS(單節目流)或MPTS(多節目流)

支持PID透傳、重映射，每個復用通道可重映射256個PID

支持DVB通用加擾系統(ETR289)，同密標準為ETSI 101 197 and ETSI 103 197

支持IP輸出復用或加擾的TS流，支持IP輸出空包過濾功能

輸出32個QAM載波，總帶寬為768MHz，每個載波頻率任意可調，符合DVB-C(EN300 429)和ITU-T J.83A

符號率范圍：1.0~7.0Msps, 1Ksps步進

支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM

RF輸出頻率范圍：36~960MHz, 1kHz步進

RF輸出電平：-16~+6dbm, 0.5dbm步進

優異的RF性能，MER≥40db

模塊化設計，1U機箱支持3個模塊

支持網絡管理(WEB)

技術指標：

輸入	接口	2GE輸入，RJ45接口或SFP
	傳輸協議	UDP協議，支持單播/組播，支持IGMP v2/v3協議
	輸入碼率	每個GE口最大碼率840Mbps

復用	功能	PID重映射(自動，手動)
	功能	自動生成PSI/SI表
	輸入通道	256x2
	輸出通道	16x2
	最大PID數	每個復用通道256個PID

加擾參數	同密CA數	4(最大)
	加擾標準	ETR289, ETSI 101 197, ETSI 103 197
	連接方式	本地/遠程連接

調制參數	QAM信道	32
	標準	DVB-C(EN300 429), ITU-T J.83A/B/C
	符號率	1.0~7.0Msps，1ksps步進
	星座	16QAM、32QAM、64QAM、128QAM、256QAM
	FEC	RS(204, 188)

IP輸出

協議

UDP協議

RF輸出	接口	1個F頭
	RF頻率范圍	36~960MHz，1KHz步進
	輸出電平	-16dBm~+6dBm, 0.5dBm步進
	MER	≥ 40dB

系統

網絡管理(WEB)

通用	尺寸(長x寬x高)	482mm×560mm×44.5mm
	重量	1U整機：7kg 單模塊：0.9kg
	溫度范圍	0~45℃(工作)，-20~80℃(存儲)
	電源要求	AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz
	功耗	單模塊<30W , 整機<100W
